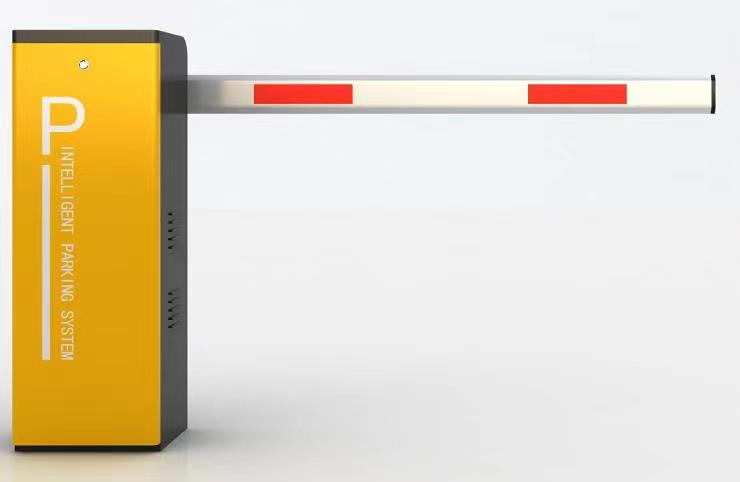

智能道閘 XO-DZ-06
技術參數： 道閘類型：直桿型(有八角桿、四方桿、豪華桿三種可供選擇) 顏色可選 長 度：1 ～ 6米 升降時間：3 ～ 6秒 工作原理：渦輪傳動一體機 通訊協議：RS485接口或地感檢測保護裝置 箱體尺寸：340×290×1030mm 工作電源：AC220V/150W 機身凈重：55kg 適用溫度：-30℃ ～ +85℃ 主要功能： * 手動按鈕可作 “升閘”、“降閘”
技術參數：
道閘類型：直桿型(有八角桿、四方桿、豪華桿三種可供選擇) 顏色可選
長 度：1 ～ 6米
升降時間：3 ～ 6秒
工作原理：渦輪傳動一體機
通訊協議：RS485接口或地感檢測保護裝置
箱體尺寸：340×290×1030mm
工作電源：AC220V/150W
機身凈重：55kg
適用溫度：-30℃ ～ +85℃
主要功能：
* 手動按鈕可作 “升閘”、“降閘”及“停止” 操作
* 無線遙控可作 “升閘”、“降閘”及“停止” 操作
* 停電后可手動搖把起落桿
* 具有便于維護與調試的“自栓模式”
* 可選配車輛傳感器，使具有“車過自動落閘”“防砸車”或“沖閘自動抬桿”功能。
*具備豐富的底層控制及狀態返回指令，使收費系統電腦可對電閘作最完備的控制。
* 可根據客戶需要增加其它特殊功能;可選配光隔離長線驅動器到電腦RS232-C串行通訊接口
機械特點：
1．采用具備軟件陷阱與硬件看門狗的單片機控制，永不死機
2．采用精密的全自動跟蹤平衡機構使任意位置靜態力距為零，從而最大限度的減小驅動功率和延長機體壽命
3．箱體采用先進的防水結構及抗老化的室外型噴塑處理，堅固耐用，不退色
電氣特性：
* 采用磁感應霍爾器件進行行程控制，非接觸工作，永無磨損偏移.
* 采用光電耦合、無觸點、過零導通技術，主控板無火花干擾，高可靠工作
* 采用升降超時與電機過熱保護，防止電閘非正常損壞
* 采用雙重機械行程開關，進行切電總保護
二、按鍵說明
長按：按住按鍵不松開，如：長按3秒則至少按住按鍵3秒，直到LED顯示和蜂鳴器出現提示。
短按：按鍵后馬上松開，不要超過長按的時間。
三、按鍵

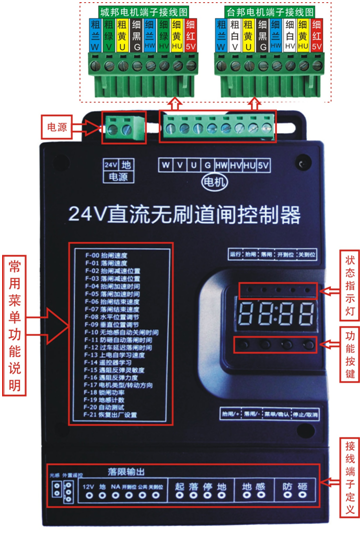

控制器有4個按鍵,從左往右分別是“抬閘/+”、 “落閘/-”、 “菜單/確認”“停止/取消”，可以通過這4個鍵對控制器的各種參數進行設置。
“抬閘/+”:正常工作狀態下按該按鍵可以抬閘，進入設置狀態后可以使用該按鍵增加菜單項和向上調節設定值。在參數設置狀態，短按每次加一。長按則一直連續加到最大值后再從最小值開始往上加。如果長按時間較長，則連續加會提速。
“落閘/-”： 正常工作狀態下按該按鍵可以落閘，進入設置狀態后可以使用該按鍵減少菜單項和向下調節設定值。在參數設置狀態，短按每次減一。長按則一直連續減到最小值后再從最大值開始往下減。如果長按時間較長，則連續減會提速。
“菜單/確認”：該鍵有3個功能：
1、正常工作模式下長按該鍵3秒進入菜單項選擇狀態，LED顯示“F-XX”，這時可以按“抬閘/+”、“落閘/-”按鍵選擇菜單項；
2、在菜單項選擇狀態下短按“菜單/確認”進入設置參數狀態；
3、參數設置完畢后短按用于保存退出。
“停止/取消”：正常工作時該按鍵為停止功能，在菜單項選擇狀態為退出設置狀態，在參數設置狀態按該鍵將退出該狀態并返回菜單選擇狀態，即返回上一級菜單，同時設置的值無效。
如果在菜單選擇狀態和參數設置狀態下60秒內沒有按鍵操作，蜂鳴器長鳴一聲后控制器將返回正常工作狀態。
四、顯示
控制板有一個四位的LED顯示屏，可以用于道閘工作狀態、參數、菜單項等信息的顯示。上電后以低功耗模式運行，這時候LED的顯示亮度較暗。按任意一個按鍵將使LED顯示進入正常工作模式，LED高亮顯示。如果沒有按鍵，60秒后進入低功耗模式，LED亮度變暗，減少電源消耗。30分鐘后如果沒有按鍵，則將關閉LED顯示。進入最低能耗狀態。
五、參數設置
可以通過長按“菜單/確認”按鍵3秒進入?yún)?shù)設置狀態，LED將顯示“F-XX”。通過短按或者長按“抬閘/+”、“落閘/-”兩個按鈕選擇菜單項，短按一次加一或者減一，長按則連續加減。再次按“菜單”鍵進入指定項的設置，按“停止/取消”鍵返回上一級或者退出設置。當對指定參數設置完成以后，必須按“菜單/確認”鍵確認才能生效。按“停止/取消”鍵設置的參數不會生效。60秒內沒有按鍵，控制板上的蜂鳴器將長鳴一聲，退出設置狀態，返回正常工作狀態。
